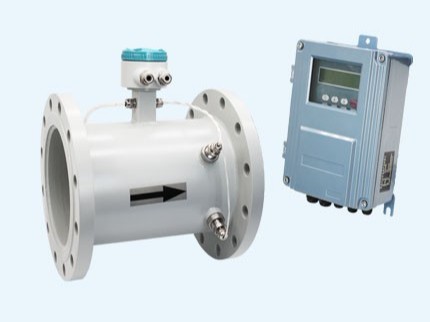

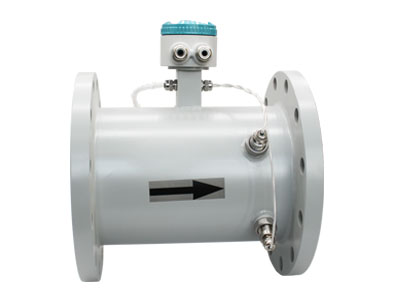

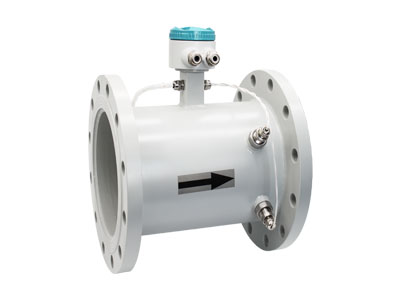

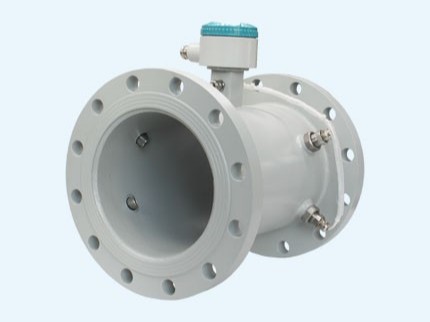

QTLS系列多聲道超聲波流量計是通過檢測流體流動對超聲波束的作用以測量流體流速的信息的裝置，根據對信號的檢測方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法。多普勒法是利用聲學多普勒原理，通過測量不均勻流體中散射體散射的超聲波多普勒頻移來確定流體流量的，適用于含懸浮顆粒、氣泡等流體流量測量。波束偏移法是利用超聲波束在流體中的傳播方向隨流體流速變化而產生偏移來反映流體流速的，低流速時，靈敏度很低適用性不大。目前應用廣泛的是“時差法”測量原理。結合多脈沖技術、數字信息處理技術以及信號處理電路將測量數據進行實時顯示。 “時差法”是通過發送傳感器產生出超聲波信號并將其散發于空氣流中，信號通過管壁、流體到接收傳感器上，同時，接收傳感器發散同樣的超聲波信號，信號經過管壁、流體到發送傳感器上。此時，因為流速的存在使得時間差值，可根據時間差算出流速，進而算出流量。
1、 同時支持單聲道與雙聲道，并且當一個聲道異常或者不接時，可以依據信號質量，自動切換為單聲道運行；
2、采用最新32位Cortex-M4內核CPU作為處理器核心，使用64位浮點運算，計算不丟失精度；
3、采用高速ADC對超聲波信號進行采集，具有超聲波波形還原與重構技術；采用精度時間測量芯片，超聲波飛行時間精度可達22皮秒；
4、單板、全貼片工藝，全部使用SMT機器焊接,大大降低了電路板虛焊、漏焊、短路等問題。
5、熱量功能：選配PT100外夾式鉑電阻可實現熱量計量。
技術參數 / Technical parameters
|
介質 |
絕大多數單相液體，少于5%顆粒或汽泡 |
|
管道材質 |
不銹鋼、PVC、碳鋼 |
|
環境溫度 |
-40℃～+60℃ |
|
流體溫度 |
-20℃～+120℃ |
|
防爆等級 |
隔爆型Exd II BT4 |
|
流速范圍 |
標稱精度流速范圍0.1～12.5m/s |
|
測量精度 |
±0.5% |
|
靈敏度 |
0.001m/s |
|
測量重復性 |
±0.2% |
|
防護等級 |
IP65 |
|
電源 |
12V～24VDC，0.5A |
|
電氣接口 |
防水頭2*M20*1.5 |
|

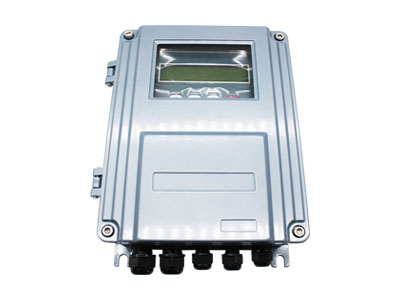

LCD顯示 |
128*64點陣液晶 |
|
串行通訊 |
RS485,MODBUS RTU協議 |
產品如何選型 / How to select productss
管道壁厚、外徑，介質
管內流量是否含有雜質
測量介質的溫度
測量介質為氣體時
氣體壓力
合理配置選型
應用于：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。
一臺滿足各類行業流量測量
1、觀察安裝現場管道是否滿足直管段前10D后5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
5、前四步驟完成后可確認使用何種傳感器安裝
6、開始向表體輸入?yún)?shù)以確定安裝距離。
7、非常重要：精確測量出安裝距離。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
